Klimadisplay 164 bügeln (BILDER)

hi

tolle bilder :-] da kann auch ich mir endlich vorstellen, was ihr so bügelt

Zitat

Original geschrieben von GibStoffmann.de
So, jetzt hab ichs auch mal probiert....
(leider ohne Erfolg....)
Die erste Hürde sind die 4 Schrauben an der Rückseite vom Klavier, nicht Kreuz, nicht Inbus,
sondern so Mini-Sternform (Fachausdruck?)

torx?

gruss
michel

Zitat

Original geschrieben von GibStoffmann.de
Ich tippe eher mal, dass der Fehler an der Glas-Seite ist?

Dies Möglichkeit besteht so ungefähr zu 50%.

Irgendwer gab mal vorwiegend der Platinenseite die Schuld.

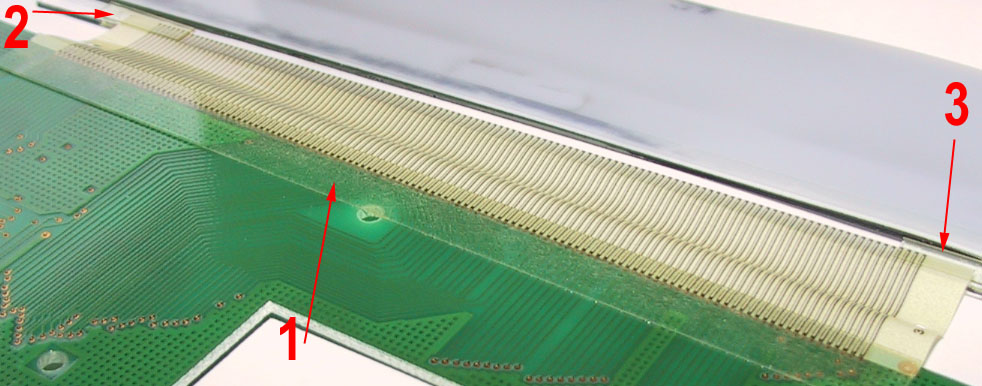

Bin kein Elektroteufel, aber da sowie hier als auch dort die Leiterfolie geklebt ist, erscheint es mir als logisch, gleich beide Seiten zu behandeln.

So habe ich verfahren...und es funzte hinterher. :-]

Zitat

Original geschrieben von GibStoffmann.de
Herst.-Datum KW 34 1996

Bei mir war´s EZ 10/94, vom Auto.
Keine Ahnung, wie es im Detail war. Auge X Phi aber identisch mit dem von Dir gezeigten.

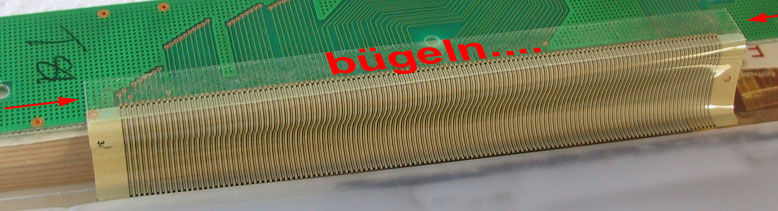

Ich bügelte jedenfalls auch über das Glas selbst.
Genauer gesagt: ich flutschte mit dem Bügeleisen alles ab, was mir des Bügels würdig erschien.

Ansonsten geht es mir wie Dir: absolut rätselhaft, wie die Amperekäferchen dort ihren Weg finden sollen.
Marmorkuchen backen ist bestimmt logischer ? :-]

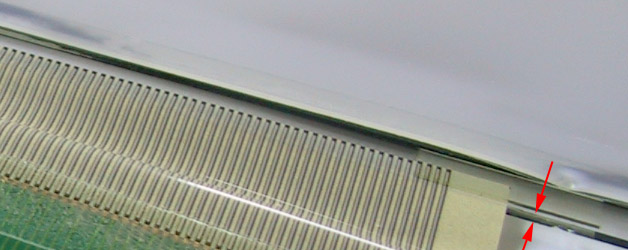

Zur Info: Die Leiterbahnen auf dem Glas sind ca. 1-2 Micrometer (µm) dickes aufgedampftes Silber und so um die 2-3 µm breit. Die sieht man nur schemenhaft, wenn man das Display gegens Licht hält.

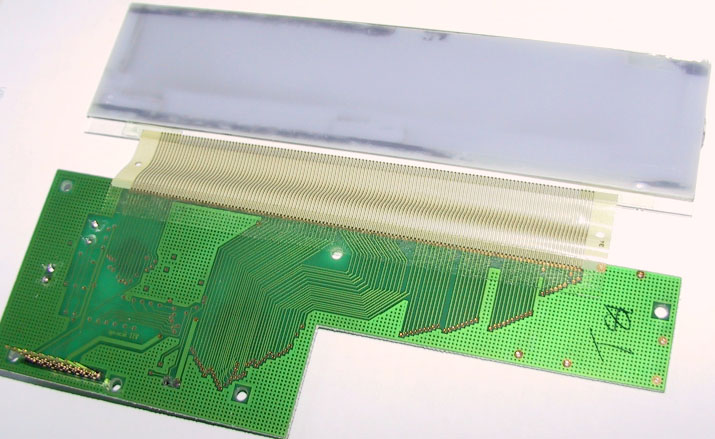

Wenn eh nix mehr geht würde ich vielleicht mal das Flexmaterial (die Folie) ganz abziehen, beide Seiten mit Ethanol reinigen, denn meistens liegt es daran, daß der Kleber durch Alterung auf die Kontakte läuft und dann geht nix mehr. Die Positionierung wird dann aber wieder schwerer. Auf keinen Fall Leitkleber nehmen und alle Kontakte damit einsauen, denn dann ist alles kurz. Nur dünn neuen Kleber an freien Stellen aufbringen und beim wiederbefestigen darauf achten, daß es nicht zerläuft und wieder auf die Kontakte geht.
Pech habt ihr, wenn anisotropes Leitkleben gemacht wird, denn dann ist der Kleber hin und neuer kostet ca. 1000Euro für 50ml.

Gruß

Axel

Zitat

Original geschrieben von AxelBerlin
anisotropes Leitkleben

Dachte ich´s mir doch!

Zitat

Original geschrieben von pedi
Dachte ich´s mir doch!

War mir auch sofort klar

Oskar

Kaputt machen kann man da nicht viel, da auch nicht viel dran ist. LCD Displays werden wenn nicht über Folie, dann über Gummis mit Leiterbahnen kontaktiert (z.B. in Uhren). Dabei wird die Erhöhung der Leiterbahn gegenüber dem Substrat, hier also das Glas oder die andere Seite das Leiterboard, als Druckpunkt für die Kontaktierung genutzt. Wichtig ist nur, daß man sich merkt, wie das alles miteinander Verbunden ist und wo die Klebepunkte sind.

Es darf um Gotteswillen kein Kleber auf die Kontakte kommen, denn dann sind die wieder isoliert.
Kein Kontaktspray nehmen, denn das enthält Lösungsmittel. Leiten wird es nicht aber es versifft alles.

Lohnt sich der Aufwand überhaupt? Gibt´s denn keinen Schrotti bei Dir in der Nähe?

Isotropes Leitkleben: Man nimmt einen mit Silberpartikel gefüllten Kleber, der dann immer leitend ist, egal, wie er aufgrabcht wurde. (isotrop = ungerichtet in alle Richtungen gleich)
.
Anisotropes Leitkleben: Die Füllung des Klebers mit leitenden Partikel ist so gering, daß er generell nicht leitet, sondern nur an den Stellen, wo er unter Druck gebracht wurde, also z.B. Leiterbahn Folie zu Leiterbahn Subtrat, da die höher sind als ihre Umgebung und damit unter Druck stehen 8es werden die Leitpartikel im Kleber zusammen gedrückt und so zu einer leitenden Verbindung) wenn beides auf einander gepresst wird. (anisotrop = gerichtet)

Abgehobenes Thema aber mach das mal als Job und dann erkläre mal einem was Lotbumping auf Waferlevel ist. Ich hätte lieber Bäcker werden sollen.

Gruß

Axel

Zitat

Original geschrieben von AxelBerlin

Lohnt sich der Aufwand überhaupt? Gibt´s denn keinen Schrotti bei Dir in der Nähe?

scheint sich schon zu lohnen, denn erstens hat wohl jeder 164 mit diesem klimadisplay über kurz oder lang das problem, also nützen auch die vom schrott nichts, und zweitens kostet so ein ding neu soviel wie ein ganzer 164

gruss
michel

Hhm, dann ist das was anderes.

Was mir auffällt, das Glas des LCD scheint an den Kanten dunkler als in der Mitte. Leider weiß ich nicht wie ich hier das Bild reinbekomme. Der Verlauf des schwarzen sieht so aus, als wenn das Display gesprengt wäre, also einer versucht hat die beiden aufeinander liegende Glasscheiben auseinander zu ziehen. Versucht? Wenn ja ist alle Mühe umsonst, denn dann sind die Flüssigkristallstrukturen verrutscht und dann geht da nie mehr was.

Axel

Zitat

Original geschrieben von AxelBerlin
Hhm, dann ist das was anderes.

Was mir auffällt, das Glas des LCD scheint an den Kanten dunkler als in der Mitte. Leider weiß ich nicht wie ich hier das Bild reinbekomme. Der Verlauf des schwarzen sieht so aus, als wenn das Display gesprengt wäre, also einer versucht hat die beiden aufeinander liegende Glasscheiben auseinander zu ziehen. Versucht? Wenn ja ist alle Mühe umsonst, denn dann sind die Flüssigkristallstrukturen verrutscht und dann geht da nie mehr was.

Axel

Das ist meist nur Dreck, Schmutz, Staub,...am Rande mehr, als im Zentrum.

Zitat

Original geschrieben von GibStoffmann.de

Dreck ist da übrigens nicht die Bohne, das komplette "Klavier" ist innendrin noch "klinisch" sauber!

Eideutig ein Unterschied zu meinem innerlich eingestaubten Teil. :-]

Hhm, gut. Wenn der Dreck äußerlich ist, ist das Display für sich soweit OK.
Gibt es denn die volle Funktion, wenn Du versuchst alle Kontakte mit einem Lineal oder so anzupressen? Wenn nein ist es was anderes.

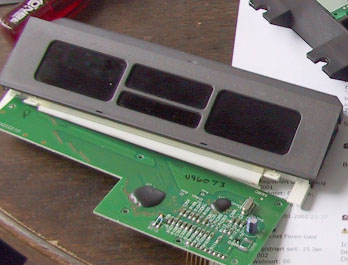

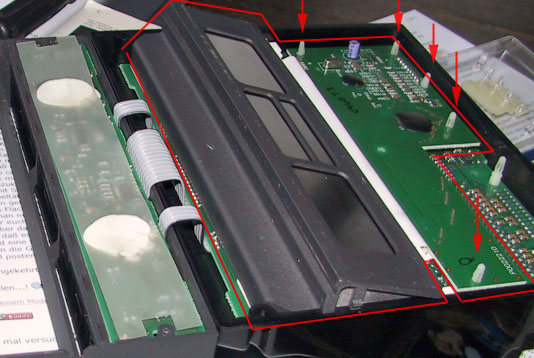

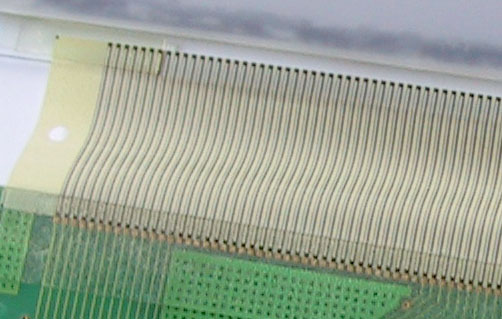

Wenn ich mir die ersten zwei Bilder von Dir ansehe kommt es mir so vor, als wenn die Folie etwas weiter weggerutscht ist von der Kante des grünen Boardes. Kann es sein, daß die Folie vielleicht durch die Montagelage so gestreßt wurde, daß sich die Kontakte der Folie vom Board wegziehen? Sind die schwarzen Punkte an den Leiterbahnenden der Folie noch auf den Kupferflächen? Wenn nein, oder nur teilweise, dann ist das der Fehler. Dann müßtest Du nur weg von der Kante in ds Board bügeln und hoffen, daß mit dem elastischwerdenden Kleber die Folie wieder in die richtige Position rückt.

Axel
