Keilriemenschaden tötet Benzinzufuhr beim 164 Q4 / V6-24V ?

Keilriemen hat sich teilweise aufgelöst (Striemchen durch die Gegend geschleudert) und seitdem Motor halbtot.

- OT is OK (schade, wäre ne schön einfache Lösung gewesen) :,(
- Motor dreht frei durch bei Startversuch (ist das nun ein gutes Zeichen im Zusammenhang mit ZR oder hat das nix zu bedeuten?)
- Bei Startversuch nix Treibstoff aus gelockertem Schlauch spritzen tun :o !gruebel!

Deshalb die aktuelle Hauptfrage: Was liegt bei dem Motor so in Keilriemennähe, dass ein kräftiger Schlag darauf die Benzinzufuhr kappen kann???

Alle mir bekannten Sicherungsnester sehen ok aus. "Zerschossenes" Relais durch Keilriemenausfall fällt auch eher in die Kategorie "unwahrscheinlich".

Relaisträger an Traverse ist ausserhalb der Reichweite eines wildgewordenen Keilriemens und die Verdrahtung dieser Relais liegt ebenfalls nicht in der "Gefahrenzone".

Kann die Kiste in der Keilriemengegend nen Crashschalter oder sowas haben?

Gründlich gekuckt hab ich natürlich schon, aber bis auf einen vom Anschluss runtergefeuerten Stecker für Tempanzeige nix auffälliges zu entdecken.

Hat jemand im Kopf, was ich am Relaisträger an Traverse brücken muss, um die Benzinpumpe von Hand anzuschmeissen?

Ich geh mal davon aus, dass die Benzinpumpe ziemlich "hart" (Schalter/Relais)gesteuert wird und nicht über irgendwelche "Minderspannungserkennungslogik" sicherheitsblockiert werden kann, ausserdem dreht der Anlasser den Motor sauber durch, ohne dass irgendwelche Spannungen im Cockpit spürbar einbrechen (kein Relaisflackern oder so).

Gruss Matthias

Zitat von pedi

Da die Relaissteuerung rotzbescheiden ist, klemme ich Förderpumpen sehr oft direkt...auf 15er Strom.


Nur aus Erinnerung, müsste erst nachschauen... Stromzufuhr für Förderpumpe sollte ein 2.5er rosa/weiss-Kabel sein. Dieses Relais von 30 auf 87 brücken und du hörst es surren..surren von der Pumpe selbst und auch den Fluss im Drucklregler usw.

[COLOR=blue]Das werd ich mal checken, danke.[/COLOR] !thatsit!




Je nachdem wie´s verlegt ist, kann es dir das Kabel vom OT-Geber zerfleddert haben.

Alles anzeigen

Leider nö, das mit dem OT-Kabel war auch mein erster Gedanke, aber das Kabel hat biss auf bisschen Isolierungsschaden einwandfrei überlebt. Zum Geber hin mess ich zwischen zwei Pins einen plausiblem Widerstand (der dritte Pin ist wohl die Abschirmung und hat keinen Durchgang irgendwohin). Und Kabel zur Motronic hat zwischen allen Pins plausiblen, elektroniktypischen Widerstand.

PS: Weil Frauchen grad frech fragte: Benzin ist genug vorhanden (halbvoll)

Zitat von a164

Hi. Matthias!
Bei meinen Holbel ist noch eine Kiste eingebaut(im Fußraum Beifahrer unten Re.)
Die soll wohl bei einen Überschlag die Benzinpumpe ausschalten - hast du soetwas auch?? !gruebel!

[COLOR=blue]Nicht, dass ich wüsste (ich kenn aus der Gegend nur Fensterheber oder ZV) Wär auch unwahrscheinlich, wenn zerfetzter Riemen bei Schrittgeschwindigkeit dort was erwischt... [/COLOR]

Ansonsten - Starten und gleichzeitig an der Pumpe Messen ob da was ankommt!

[COLOR=blue]Da müsst ich ja erst die Rückbank ausbaun[/COLOR] :o

Wenn nein - provisorisch spannung anlegen und nochmal starten!! !hehe!

[COLOR=blue]Ja, das ist im Moment der Plan[/COLOR]


Viel Erfolg!thatsit!

Gruß vom a164 Rolf

Alles anzeigen

"Frage: wie sieht deine Innenaustattung aus? !hehe! !hehe!"

Fahrersitz mit abgewetzten hellen Kanten, ansonsten eigentlich für 13 Jahre nix zu bemäkeln...

Komm doch einfach vorbei

Gruss Matthias

Grad noch was interessantes gelesen (was mir aber nicht gefällt):

Ist aus der amerikanischen Beschreibung vom 24V im Super???

Sinngemäss: Die BP läuft zum Schutz vor allem Möglichen nur, wenn auch der Motor läuft.

Also doch noch mal dem OT auf den Zahn fühlen.

Werd jetzt erstmal kucken, das BP-Relais zu brücken und Reaktion zu beobachten.

Zitat von pedi

siehe posting #2, erster Satz; usw

Manchmal fragt man sich, warum man postet.

Och menno, dass Du dies mit "bescheidener Relaisteuerung" meinst, wusst ich doch nich und den Fakt ansich kannte ich ebenfalls nich.

Edit: Und zwischen #2 und #6 lag kein "doof in Motorraumkucken", sondern nur grosse Essenspause, Deine Hinweise und Tips nehm ich schon ernst.

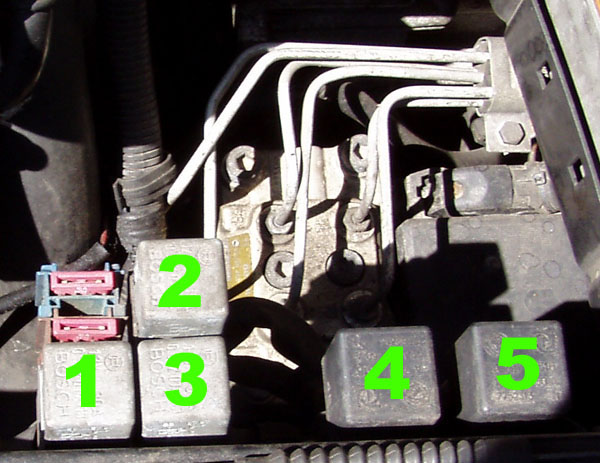

Da die Unterlagen bescheiden zu nennen sind - weisst Du noch, welches der Relais auf dem Foto das für due BP ist? (Sonne stand so beschissen, dass ich keine Farben erkennen konnte, war alles nur ein fast weisser Matsch und im Schatten schwarz).

[Blockierte Grafik: http://loggi.de/164q4/relais.jpg]


So hier klingt er übrigens beim Startversuch (wollte eigentlich nur sehn, ob sich wirklich der Motor mitdreht):

http://loggi.de/164q4/riemenscheibe.asf

Ach ja, und das hier ist dann wohl das (wirtschaftliche) Todesurteil, hab ich beim Wegnehmen der Kamera gefunden:

[Blockierte Grafik: http://loggi.de/164q4/ZR.jpg]

Zitat von pedi

ein Zahn vom Riemen?

[COLOR=red]Ja, und selbiger Fund bremste meinen Tatendrang innerhalb von Sekunden so ziemlich auf Null... [/COLOR]!buddel!


Die Relaissteuerungen sind blöde aufgebaut.
Bezinpumpenrelais wird nur geschalten, wenn LMM-Relais geschlossen ist. Zur Schliessung für LMM-Relais braucht´s Signal von motronic-Relais. Dies reagiert auf Schaltung von Bezinpumpenrelais, welches wiederum das LMM-Relais...

[COLOR=blue]Ach du heilige Scheisse, was haben die Konstrukteure denn geraucht... !rolleyes2 [/COLOR]

oder so ähnlich.
Nee, ich mag das durcheinander/hintereinander nicht!
Wenn´s dort irgendwo klemmt, wird alles unabhängig auf 15 gehängt und gut ist´s.

Alles anzeigen

Um das Thema entweder abzuschliessen 8-( oder meinen Elan neu zu wecken :

1. Kanns eventuell sein, dass die ME sich ebenfalls sperrt, wenn sie merkt, dass NW-Sensor zwar vorhanden ist, aber trotz OT-Impulsen keine eigenen Impulse mehr liefert (weil min. diese NW sich nicht mehr mitdreht)?

2. Müsste es nicht laut scheppern aus dem Motor, wenn ich mit teilweise blankem ZR zu starten versuche? Oder kann sich der Motor auch relativ leise verabschieden?

Klar, die Umschlingung der gezahnten Räder mit Zahnriemen ist (laut Zeichnungen) schon ziemlich heftig, so dass wahrscheinlich selbst 5-10 fehlende Zähne in Reihe noch nicht die Funktion beeinträchtigen, aber wenn (mindestens) einer der Zähne sauber abrasiert ist, muss das ja ne Ursache haben.

Ich geh erstmal von "1. = Ja" aus, erkläre ihn für (vorläufig) tot und kuck jetzt meine Sammlung technischer Spielereien nach verkaufswürdigen Sachen durch. 8-(

Mal sehn, wie morgen das Wetter ist - vielleicht versuch ich noch, ZR-Abdeckung runterzunehmen.

Zitat von Oliviero

Ist OT, aber weils gerade passt:
Habe nach TS Umbau meine Benzinpumpe aufs vorhandene rosa Kabel der vorherigen Einspritzung wagenseitig gehängt. Ging nix. Habe sie jetzt direkt ans Relais gehängt. Jetzt läuft sie immer mit Zündung...aber so kann das eben nicht sein, wie gehört das wirklich? ISt ein TS-Kabelbaum mit 4 Relais

DAnke, Ciaoliviero

Hi, Oliviero

Haste mal genauere Daten, was das für ein TS-Motor ist und wo er herstammt (Fahrzeug, Baujahr, Hubraum, PS)? VIelleicht find ich zu dem bessere Unterlagen in meinem Zeugs als zu meinem

Gruss Matthias

Zitat von alfajunky

Nein ,hatte mal nen 75 mit abrasierten Zähnen da hat mann auch nix gehört.

[COLOR=blue]Shit[/COLOR]

Schon mal den vorderen Deckel abgenommen und geschaut ob sich die nocken drehen?
Chris

Nein, noch nicht (Familieneinkäufe (zu Fuss !wuerg!)) gingen erstmal vor. Dann wüsst ich ja auch, ob noch genug Zähne vorhanden sind.

Ist für morgen vorgesehn - ich hoffe, dazu muss nich der ganze Motor raus

Gruss Matthias

Zitat von pedi

Nix NW-Sensorsignal, nix Zündsignal
behaupte ich nun mal ganz salopp.

Nicht ganz - wenn NW-Sensor gegen Klopfsensor getauscht wird, dann fährt er trotzdem und säuft. Das fiel mir aber auch erst vor paar Minuten ein und ist deshalb noch nicht angetestet.

Zitat von pedi

muss nicht scheppern.
Ruhe in Frieden heisst es doch und nicht Geh mit Gedöns

Wenn Zähne fehlen, dann normalerweise am Kurbelwellenrad. ZR sollte sich also nicht bewegen...Nockenwellen natürlich ebensowenig.

Bäähhh, is ja doof

Bisschen effektvoller hätt er schon abtreten können...

Zitat von stephanV6

Messe mal die Breite vom Todesurteil ...
Wenns 28mm sind dann gute Nacht.

Brauch ich nix messen - dass das ein Zahn von meinem Zahnriemen ist, ist mir schon klar
Kriegt nen Ehrenplatz in der Geldbörse

Ich schätz mal, dass pedi mit "Wenn Zähne fehlen, dann normalerweise am Kurbelwellenrad. ZR sollte sich also nicht bewegen...Nockenwellen natürlich ebensowenig." auf den Punkt richtig liegt. Also dann schnell mal ne Markierung am ZR machen, kurz starten und feststellen, dass der sich nicht mehr mitbewegt.

Hihi, ich wünsch mir sowieso seit längerem Einblick in die tieferen Schichten meines ollen V6. :-]

Und der Alfa-Gott ist anscheinend auf meiner Seite - gestern Abend hab ich meinen ersten eDings-Verkaufsversuch gestartet und zwei Stunden später war das angebotene Teilchen per Sofortkauf für 500 Äppel wech. :o

Frage hauptsächlich an pedi: Mal angenommen, ich lass mir für relativ kleines Geld nen (angeblich gründlich überholten) 3Liter-V6-24V zusenden, ohne eine Angabe zu haben, wie alt und aus was für einem Alfa der stammt. Kann ich dann davon ausgehn, dass ich die Köpfe mit Ventilen und so einfach rüberschrauben kann? Oder kanns dann je nach Baujahr doch noch Überraschungen geben, das hier ne Schraube woanders sitzt oder da ein Ölkanal nicht passt...?
